Partitions
'n Hardeskyf of 'n SSD-skyf kan verskillende partities bevat met die doel om data fisies te skei.
Die minimum eenheid van 'n skyf is die sektor (normaalweg saamgestel uit 512B). So, elke partisie grootte moet 'n veelvoud van daardie grootte wees.
MBR (master Boot Record)
Dit is toegeken in die eerste sektor van die skyf na die 446B van die opstartkode. Hierdie sektor is noodsaaklik om aan die rekenaar aan te dui wat en van waar 'n partisie gemonteer moet word.
Dit laat tot 4 partities toe (max net 1 kan aktief/opstartbaar wees). As jy egter meer partities nodig het, kan jy uitgebreide partities gebruik. Die laaste byte van hierdie eerste sektor is die opstartrekord handtekening 0x55AA. Slegs een partisie kan as aktief gemerk word.
MBR laat max 2.2TB toe.

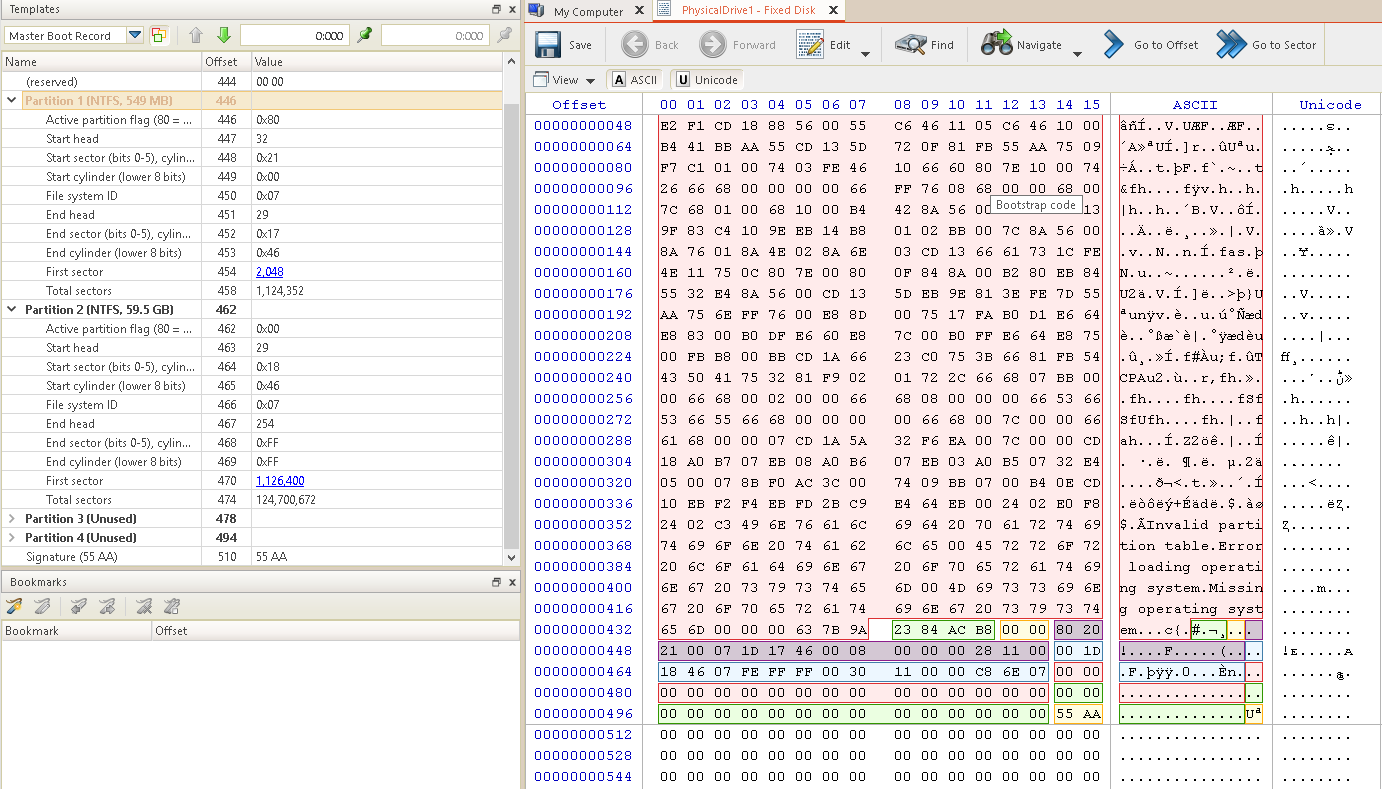

Van die bytes 440 tot 443 van die MBR kan jy die Windows Disk Signature vind (as Windows gebruik word). Die logiese skyfletter van die hardeskyf hang af van die Windows Disk Signature. Om hierdie handtekening te verander kan voorkom dat Windows opstart (tool: Active Disk Editor).

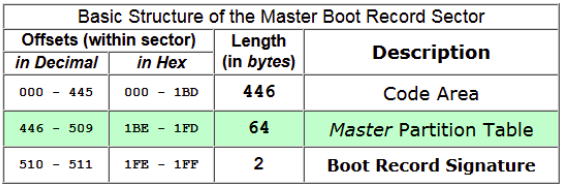

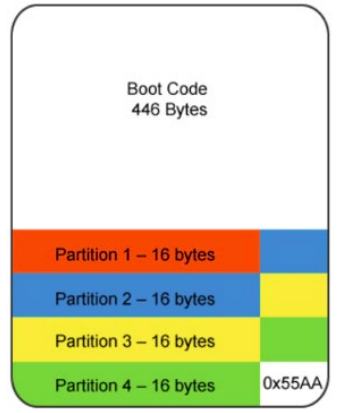

Formaat
Offset | Lengte | Item |
---|---|---|
0 (0x00) | 446(0x1BE) | Opstartkode |
446 (0x1BE) | 16 (0x10) | Eerste Partisie |
462 (0x1CE) | 16 (0x10) | Tweede Partisie |
478 (0x1DE) | 16 (0x10) | Derde Partisie |
494 (0x1EE) | 16 (0x10) | Vierde Partisie |
510 (0x1FE) | 2 (0x2) | Handtekening 0x55 0xAA |
Partisie Rekord Formaat
Offset | Lengte | Item |
---|---|---|
0 (0x00) | 1 (0x01) | Aktiewe vlag (0x80 = opstartbaar) |
1 (0x01) | 1 (0x01) | Beginkop |
2 (0x02) | 1 (0x01) | Beginsektor (bits 0-5); boonste bits van silinder (6- 7) |
3 (0x03) | 1 (0x01) | Begin silinder laagste 8 bits |
4 (0x04) | 1 (0x01) | Partisie tipe kode (0x83 = Linux) |
5 (0x05) | 1 (0x01) | Eindkop |
6 (0x06) | 1 (0x01) | Eindsektor (bits 0-5); boonste bits van silinder (6- 7) |
7 (0x07) | 1 (0x01) | Eind silinder laagste 8 bits |
8 (0x08) | 4 (0x04) | Sektore wat partisie voorafgaan (little endian) |
12 (0x0C) | 4 (0x04) | Sektore in partisie |

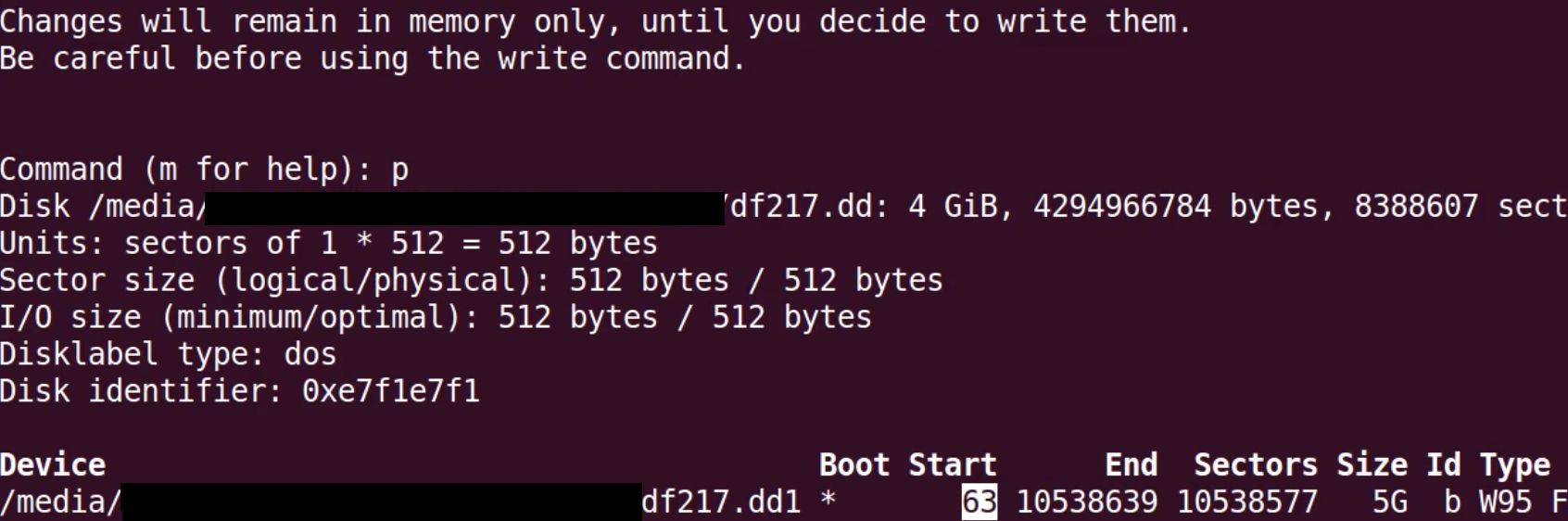

Om 'n MBR in Linux te monteer, moet jy eers die begin offset kry (jy kan fdisk
en die p
opdrag gebruik)
En gebruik dan die volgende kode
#Mount MBR in Linux
mount -o ro,loop,offset=<Bytes>
#63x512 = 32256Bytes
mount -o ro,loop,offset=32256,noatime /path/to/image.dd /media/part/
LBA (Logiese blok adressering)
Logiese blok adressering (LBA) is 'n algemene skema wat gebruik word om die ligging van blokke data wat op rekenaaropbergings toestelle gestoor is, spesifiek sekondĂȘre opbergingsisteme soos hardeskyf stelsels, aan te dui. LBA is 'n besonder eenvoudige lineĂȘre adressering skema; blokke word geleĂ« deur 'n heelgetal indeks, met die eerste blok wat LBA 0 is, die tweede LBA 1, en so aan.
GPT (GUID Partisie Tabel)
Die GUID Partisie Tabel, bekend as GPT, word verkies vir sy verbeterde vermoëns in vergelyking met MBR (Master Boot Record). Kenmerkend vir sy globaal unieke identifiseerder vir partisie, val GPT op verskeie maniere uit:
- Ligging en Grootte: Beide GPT en MBR begin by sektor 0. GPT werk egter op 64-bits, in teenstelling met MBR se 32-bits.
- Partisie Grense: GPT ondersteun tot 128 partisie op Windows stelsels en akkommodeer tot 9.4ZB data.
- Partisie Nnames: Bied die vermoë om partisie te benoem met tot 36 Unicode karakters.
Data Veerkragtigheid en Herstel:
- Redundansie: Anders as MBR, beperk GPT nie partisie en opstartdata tot 'n enkele plek nie. Dit repliseer hierdie data oor die skyf, wat data integriteit en veerkragtigheid verbeter.
- Cyclic Redundancy Check (CRC): GPT gebruik CRC om data integriteit te verseker. Dit monitor aktief vir datakorruptie, en wanneer dit opgespoor word, probeer GPT om die gekorrupte data van 'n ander skyf ligging te herstel.
Beskermer MBR (LBA0):
- GPT handhaaf agterwaartse kompatibiliteit deur 'n beskermende MBR. Hierdie kenmerk woon in die erfenis MBR ruimte, maar is ontwerp om te voorkom dat ouer MBR-gebaseerde nutsprogramme per ongeluk GPT skywe oorskryf, en so die data integriteit op GPT-geformatteerde skywe te beskerm.
Hibrid MBR (LBA 0 + GPT)
In bedryfstelsels wat GPT-gebaseerde opstart deur BIOS dienste ondersteun eerder as EFI, kan die eerste sektor ook steeds gebruik word om die eerste fase van die opstartlader kode te stoor, maar gewysig om GPT partisie te herken. Die opstartlader in die MBR mag nie 'n sektor grootte van 512 bytes aanvaar nie.
Partisie tabel kop (LBA 1)
Die partisie tabel kop definieer die bruikbare blokke op die skyf. Dit definieer ook die aantal en grootte van die partisie inskrywings wat die partisie tabel vorm (offsets 80 en 84 in die tabel).
Offset | Lengte | Inhouds |
---|---|---|
0 (0x00) | 8 bytes | Handtekening ("EFI PART", 45h 46h 49h 20h 50h 41h 52h 54h of 0x5452415020494645ULL op little-endian masjiene) |
8 (0x08) | 4 bytes | Hersiening 1.0 (00h 00h 01h 00h) vir UEFI 2.8 |
12 (0x0C) | 4 bytes | Kop grootte in little endian (in bytes, gewoonlik 5Ch 00h 00h 00h of 92 bytes) |
16 (0x10) | 4 bytes | CRC32 van kop (offset +0 tot kop grootte) in little endian, met hierdie veld op nul tydens berekening |
20 (0x14) | 4 bytes | Gereserveer; moet nul wees |
24 (0x18) | 8 bytes | Huidige LBA (ligging van hierdie kopie van die kop) |
32 (0x20) | 8 bytes | Rugsteun LBA (ligging van die ander kopie van die kop) |
40 (0x28) | 8 bytes | Eerste bruikbare LBA vir partisie (primĂȘre partisie tabel laaste LBA + 1) |
48 (0x30) | 8 bytes | Laaste bruikbare LBA (sekondĂȘre partisie tabel eerste LBA â 1) |
56 (0x38) | 16 bytes | Skyf GUID in gemengde endian |
72 (0x48) | 8 bytes | Begin LBA van 'n reeks partisie inskrywings (altyd 2 in primĂȘre kopie) |
80 (0x50) | 4 bytes | Aantal partisie inskrywings in reeks |
84 (0x54) | 4 bytes | Grootte van 'n enkele partisie inskrywing (gewoonlik 80h of 128) |
88 (0x58) | 4 bytes | CRC32 van partisie inskrywings reeks in little endian |
92 (0x5C) | * | Gereserveer; moet nul wees vir die res van die blok (420 bytes vir 'n sektor grootte van 512 bytes; maar kan meer wees met groter sektor groottes) |
Partisie inskrywings (LBA 2â33)
GUID partisie inskrywing formaat | ||
---|---|---|
Offset | Lengte | Inhouds |
0 (0x00) | 16 bytes | Partisie tipe GUID (gemengde endian) |
16 (0x10) | 16 bytes | Unieke partisie GUID (gemengde endian) |
32 (0x20) | 8 bytes | Eerste LBA (little endian) |
40 (0x28) | 8 bytes | Laaste LBA (inclusief, gewoonlik onpare) |
48 (0x30) | 8 bytes | Kenmerk vlae (bv. bit 60 dui op lees-slegs) |
56 (0x38) | 72 bytes | Partisie naam (36 UTF-16LE kode eenhede) |

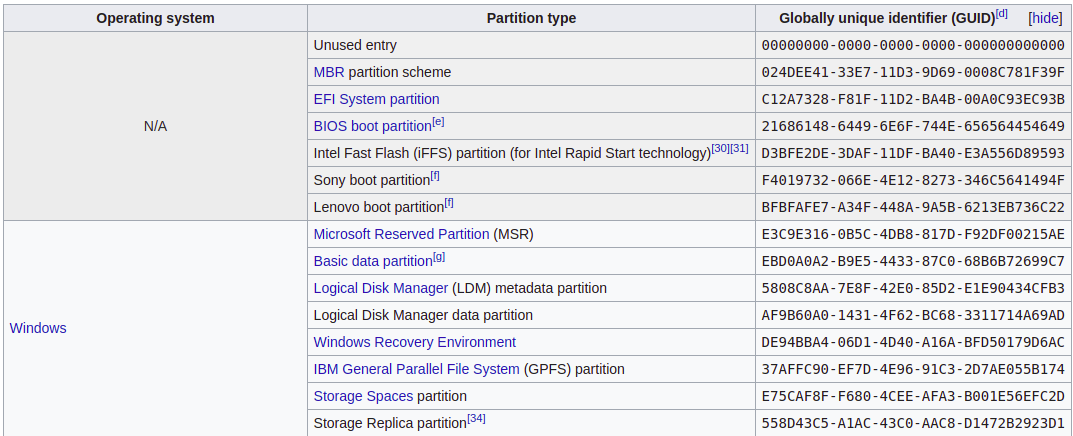

Partisie Tipes
Meer partisie tipes in https://en.wikipedia.org/wiki/GUID_Partition_Table
Inspeksie

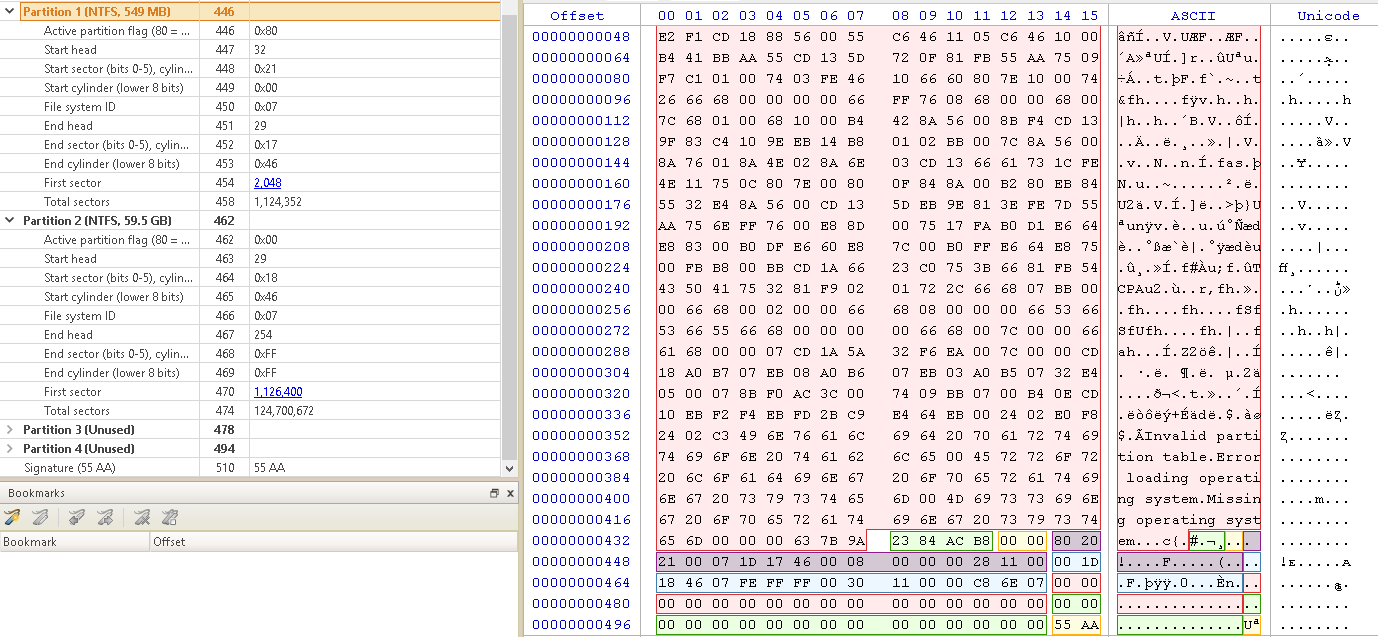

Na die montering van die forensiese beeld met ArsenalImageMounter, kan jy die eerste sektor inspekteer met die Windows hulpmiddel Active Disk Editor. In die volgende beeld is 'n MBR op die sektor 0 opgespoor en geĂŻnterpreteer:
As dit 'n GPT tabel in plaas van 'n MBR was, moet die handtekening EFI PART in die sektor 1 verskyn (wat in die vorige beeld leeg is).
LĂȘer-Stelsels
Windows lĂȘer-stelsels lys
- FAT12/16: MSDOS, WIN95/98/NT/200
- FAT32: 95/2000/XP/2003/VISTA/7/8/10
- ExFAT: 2008/2012/2016/VISTA/7/8/10
- NTFS: XP/2003/2008/2012/VISTA/7/8/10
- ReFS: 2012/2016
FAT
Die FAT (LĂȘer Toewysing Tabel) lĂȘerstelsel is ontwerp rondom sy kernkomponent, die lĂȘer toewysing tabel, wat aan die begin van die volume geleĂ« is. Hierdie stelsel beskerm data deur twee kopieĂ« van die tabel te handhaaf, wat data integriteit verseker selfs as een gekorrupteer is. Die tabel, saam met die wortel vouer, moet in 'n vaste ligging wees, wat noodsaaklik is vir die stelsel se opstartproses.
Die basiese eenheid van berging in die lĂȘerstelsel is 'n kluster, gewoonlik 512B, wat uit verskeie sektore bestaan. FAT het deur weergawes ontwikkel:
- FAT12, wat 12-bis kluster adresse ondersteun en tot 4078 klusters hanteer (4084 met UNIX).
- FAT16, wat verbeter na 16-bis adresse, wat tot 65,517 klusters akkommodeer.
- FAT32, wat verder gevorder het met 32-bis adresse, wat 'n indrukwekkende 268,435,456 klusters per volume toelaat.
'n Belangrike beperking oor FAT weergawes is die 4GB maksimum lĂȘergrootte, wat deur die 32-bis veld wat vir lĂȘergrootte berging gebruik word, opgelĂȘ word.
Sleutelkomponente van die wortel gids, veral vir FAT12 en FAT16, sluit in:
- LĂȘer/Fouer Naam (tot 8 karakters)
- Kenmerke
- Skep, Wysig, en Laaste Toegang Datums
- FAT Tabel Adres (wat die begin kluster van die lĂȘer aandui)
- LĂȘer Grootte
EXT
Ext2 is die mees algemene lĂȘerstelsel vir nie-journaling partisie (partisie wat nie veel verander nie) soos die opstartpartisie. Ext3/4 is journaling en word gewoonlik gebruik vir die oorige partisie.
Metadata
Sommige lĂȘers bevat metadata. Hierdie inligting is oor die inhoud van die lĂȘer wat soms interessant kan wees vir 'n ontleder, aangesien dit, afhangende van die lĂȘer tipe, inligting kan hĂȘ soos:
- Titel
- MS Office Weergawe gebruik
- Skrywer
- Datums van skepping en laaste wysiging
- Model van die kamera
- GPS koördinate
- Beeld inligting
Jy kan hulpmiddels soos exiftool en Metadiver gebruik om die metadata van 'n lĂȘer te verkry.
Verwyderde LĂȘer Herstel
Geregistreerde Verwyderde LĂȘers
Soos voorheen gesien, is daar verskeie plekke waar die lĂȘer steeds gestoor is nadat dit "verwyder" is. Dit is omdat die verwydering van 'n lĂȘer uit 'n lĂȘerstelsel gewoonlik net dit as verwyder merk, maar die data word nie aangeraak nie. Dan is dit moontlik om die registrasies van die lĂȘers (soos die MFT) te inspekteer en die verwyderde lĂȘers te vind.
Ook, die OS stoor gewoonlik baie inligting oor lĂȘerstelsel veranderinge en rugsteun, so dit is moontlik om te probeer om dit te gebruik om die lĂȘer of soveel inligting as moontlik te herstel.
File/Data Carving & Recovery Tools
LĂȘer Karving
LĂȘer karving is 'n tegniek wat probeer om lĂȘers in die massa data te vind. Daar is 3 hoof maniere waarop hulpmiddels soos hierdie werk: Gebaseer op lĂȘer tipes handtekeninge en voetstappe, gebaseer op lĂȘer tipes strukture en gebaseer op die inhoud self.
Let daarop dat hierdie tegniek nie werk om gefragmenteerde lĂȘers te herstel nie. As 'n lĂȘer nie in aaneengeskakelde sektore gestoor is nie, dan sal hierdie tegniek nie in staat wees om dit te vind of ten minste 'n deel daarvan nie.
Daar is verskeie hulpmiddels wat jy kan gebruik vir lĂȘer Karving wat die lĂȘer tipes aandui wat jy wil soek.
File/Data Carving & Recovery Tools
Data Stroom Carving
Data Stroom Karving is soortgelyk aan LĂȘer Karving, maar in plaas daarvan om na volledige lĂȘers te soek, soek dit na interessante fragmente van inligting.
Byvoorbeeld, in plaas daarvan om na 'n volledige lĂȘer te soek wat geregistreerde URL's bevat, sal hierdie tegniek URL's soek.
File/Data Carving & Recovery Tools
Veilige Verwydering
Natuurlik, daar is maniere om "veilig" lĂȘers en dele van logs oor hulle te verwyder. Byvoorbeeld, dit is moontlik om die inhoud van 'n lĂȘer met rommeldata verskeie kere te oorskryf, en dan die logs van die $MFT en $LOGFILE oor die lĂȘer te verwyder, en die Volume Shadow Copies te verwyder.
Jy mag opgemerk het dat selfs al voer jy daardie aksie uit, daar mag ander dele wees waar die bestaan van die lĂȘer steeds geregistreer is, en dit is waar en deel van die forensiese professionele se werk is om hulle te vind.
Verwysings
- https://en.wikipedia.org/wiki/GUID_Partition_Table
- http://ntfs.com/ntfs-permissions.htm
- https://www.osforensics.com/faqs-and-tutorials/how-to-scan-ntfs-i30-entries-deleted-files.html
- https://docs.microsoft.com/en-us/windows-server/storage/file-server/volume-shadow-copy-service
- iHackLabs Gekwalifiseerde Digitale Forensiese Windows
